Пральна машина — як замінити шків (3)

Рішення

Перед виконанням будь-яких ремонтних робіт або технічного обслуговування завжди ознайомлюйтеся з інформацією щодо безпеки в посібнику користувача вашого виробу. https://www.electrolux.com/support/user-manuals/

УВАГА! НЕБЕЗПЕКА УРАЖЕННЯ ЕЛЕКТРИЧНИМ СТРУМОМ

Перед виконанням будь-яких ремонтних робіт або технічного обслуговування вимкніть прилад і витягніть вилку з розетки.

УВАГА! РИЗИК ТРАВМУВАННЯ

Завжди будьте обережні під час переміщення побутових приладів. Важкі прилади найбезпечніше переносити вдвох. Завжди використовуйте захисні рукавички та захисне взуття. Постійно носіть захисні рукавички, щоб уникнути порізів об гострі краї.

УВАГА! РИЗИК ТРАВМУВАННЯ ОЧЕЙ

Під час технічного обслуговування або ремонту, пов’язаного з пружинами, надягайте захисні окуляри.

УВАГА! НЕБЕЗПЕКА ЗАТИСКАННЯ

Під час технічного обслуговування або ремонту, пов’язаного з пасами, надягайте захисні рукавички.

УВАГА! НЕ ПРИЗНАЧЕНО ДЛЯ ДІТЕЙ

Зберігайте всі дрібні деталі та пакувальні матеріали в недоступному для дітей віком до 3 років місці через небезпеку удушення. Встановлення та використання мають здійснюватися лише дорослими.

-

Перед виконанням будь-яких робіт із технічного обслуговування перекрийте подачу води до приладу. Завжди повністю зливайте воду з приладу. Усі роботи з технічного обслуговування слід виконувати, коли прилад перебуває у вертикальному положенні. Якщо покласти прилад на бік, залишки води можуть пошкодити електронні компоненти.

Використовуйте виріб лише за призначенням і переконайтеся, що ця деталь сумісна з виробом, для якого її призначено.

Не використовуйте та не встановлюйте виріб, якщо він пошкоджений.

Зверніть увагу, що самостійний або непрофесійний ремонт у разі неналежного виконання може становити загрозу безпеці та призвести до втрати гарантії. Вкрай важливо мати необхідні знання й навички.

ЯК ЗАМІНИТИ ШКІВ

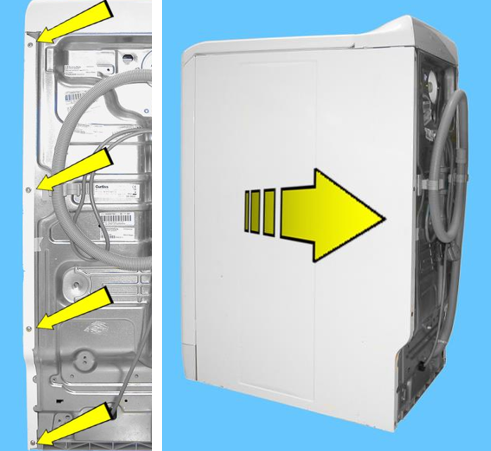

1. Зніміть праву бічну панель (якщо дивитися на прилад спереду). Викрутіть 4 гвинти, якими права бічна панель кріпиться до задньої панелі. Посуньте її в напрямку задньої частини пральної машини.

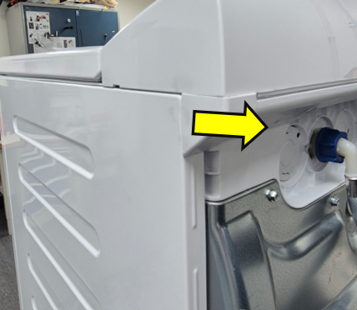

У деяких моделях верхній гвинт розташований за пластиковою кришкою, яку потрібно зсунути.

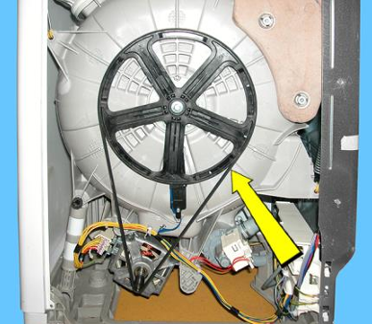

2. Перед зняттям ременя перевірте його положення на шківі двигуна. Утримуючи ремінь, прокрутіть шків і зніміть його.

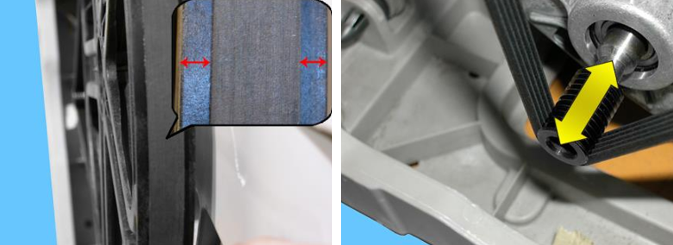

Під час повторного складання: установіть ремінь і вирівняйте його по центру шківа, як показано на рисунку. Обертаючи шків, переконайтеся, що ремінь самовирівнюється та залишається в центральній частині шківа.

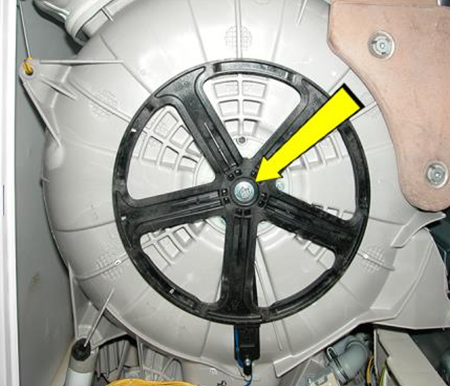

3. Вставте стопор, щоб зафіксувати шків на місці. Відкрутіть гвинт, яким шків кріпиться до осі барабана.

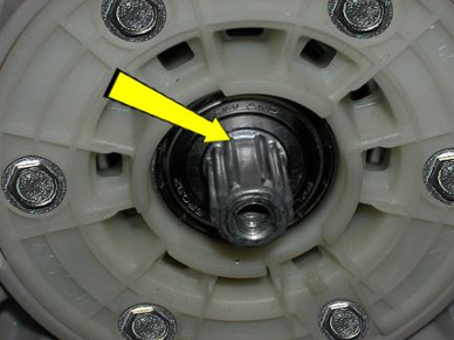

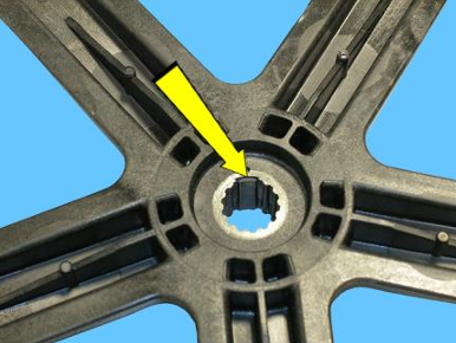

Під час повторного складання переконайтеся, що шків правильно встановлено на вісь барабана. Виїмка у шківі (позначена стрілкою) має збігатися з ділянкою осі барабана без зубців, також позначеною стрілкою.

Затягніть гвинт із моментом затягування 60 Н·м.

Щоб зібрати все знову, виконайте всі кроки у зворотному порядку.
